1 适用范围

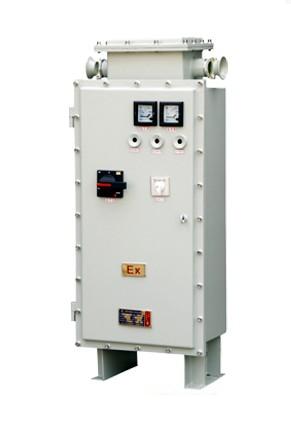

本企业标准规定了BQJ系列隔爆型自耦减压起动器（以下简称起动器）的产品分类、要求、试验方法、检验规则、标志、包装、运输及贮存等要求。
本企业标准适用于起动器的设计、制造与检验。
起动器主要适用于爆炸性气体环境中1区或2区危险区域，为ⅡB类T4组及以下的爆炸危险场所，用于交流50Hz、额定电压380V，容量190KW及以下的的三相鼠笼型电动机作不频繁降压起动用。具有过载、断相、失压保护。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所用的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
GB3836.1爆炸性气体环境用电气设备 第1部分：通用要求
GB3836.2爆炸性气体环境用电气设备 第2部分：隔爆型“d”
GB4208外壳防护等级（IP代码）
GB/T13384机电产品包装通用技术条件
GB/T14048.1低压开关设备和控制设备总则
GB14048.4低压开关设备和控制设备 低压机电式接触器和电动机起动器
3 产品分类
3.1 起动器的分类
a) 起动器按从起动位置转换到运转位置的方法分：自动转换和非自动转换；
b) 起动器按容量分为：14KW、20KW、28KW、40KW、55KW、75KW、100KW、115KW、135KW、190KW。
3.2 型号意义
B Q J - □ □
A：自动转换 M：手动转换 A-M：复合型转换
容量
自耦减压
起动器
防爆（隔爆型）
3.3 起动器的基本参数
3.3.1 起动器的基本参数应符合表1的规定。
3.3.2 起动器适用于以下额定工作制
a) 八小时工作制；
b) 不间断工作制；
c) 断续周期工作制；
d) 短时工作制。
3.3.3 起动器的防爆标志为ExdⅡBT4。
表1
|
型号 |
被控电机功率 KW |
最大工作电流 A |
额定电压 V |
引入电缆最大外径 |
|
BQJ-14 |
14 |
28 |
380 |
26 |
|
BQJ-20 |
20 |
40 |
||
|
BQJ-28 |
28 |
58 |
33 |
|
|
BQJ-40 |
40 |
77 |
||
|
BQJ-55 |
55 |
110 |
51 |
|
|
BQJ-75 |
75 |
142 |
||
|
BQJ-100 |
100 |
190 |
||
|
BQJ-115 |
115 |
218 |
||
|
BQJ-135 |
135 |
256 |
||
|
BQJ-190 |
190 |
350 |
3.3.4 起动器应允许从冷态连续起动两次，起动时间为15S，时间间隔为30S。
3.3.5 起动器短时工作制时，当达到表2规定的通电时间后，使冷却的时间不小于4h，才允许起动。
表2
|
起动器额定功率 KW |
一次或数次起动的通电时间总和 S |
|
14～30 |
40 |
|
31～75 |
60 |
|
76～125 |
80 |
|
126～190 |
100 |
3.3.6 起动器为断续周期工作制时，起动时间为15S，每小时起动次数可分为3次、12次或30次三极。
