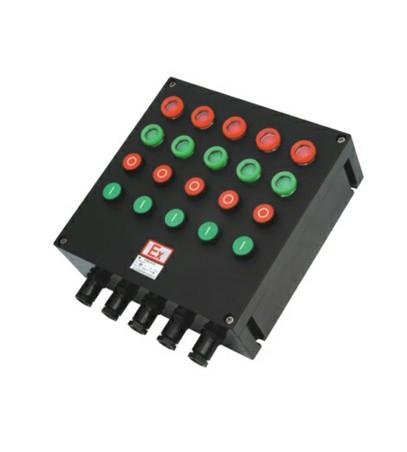

本标准规定了BXK8050-系列防爆防腐控制箱（以下简称控制箱）的范围、引用标准、术语、符号、代号、产品分类及基本参数、型号含义、要求、试验方法、检验规则、标志、包装、运输与储存等内容。
本标准适用于控制箱的设计、制造与检验。适用于ⅡA、ⅡB、ⅡC类，T1～T6组爆炸性气体环境(1区和2区)和可燃性粉尘环境(20区、21区和22区)中，用于交流50Hz电压至380V的电路中作为就地或远距离控制接触器、继电器、电磁电器或对信号、控制电路进行通、断、转换控制,并可直接对小型交流电动机进行起动、停止、反转控制。装有电流表、信号灯的控制器还可对电机运行或电路情况进行监测和显示。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 3836.1-2000 爆炸性气体环境用电气设备 第1部分： 通用要求
GB 3836.2-2000 爆炸性气体环境用电气设备 第2部分： 隔爆型“d”
GB 3836.3-2000 爆炸性气体环境用电气设备 第3部分： 增安型“e”
GB 3836.9-2006 爆炸性气体环境用电气设备 第9部分： 浇封掣“m”
GB 12476.1－2000 可燃性粉尘环境用电气设备 第1部分: 用外壳和限制表面温度保护的
电气设备 第1节: 电气设备的技术要求
GB 4208-2008 外壳防护等级（IP代码）
GB 14048.1-2006 低压开关设备和控制设备 第1部分: 总则
GB 14048.4-2003 低压开关设备和控制设备 机电式接触器和电动机起动器
GB 14048.5-2001 低压开关设备和控制设备 第5-1部分: 控制电路电器和开关元件机电式控制
电路电器
GB/T 13384-2008 机电产品包装通用技术条件
JB/T 3019-1999 户内、户外防爆防腐低压电器
术语、符号、代号
本标准的全部名词术语及其定义,可参见如下标准中有关术语及定义
GB/T2900.1-1992 电工术语 基本术语
GB/T2900.18-1992 电工术语 低压电器
GB/T2900.35-1992 电工术语 爆炸性环境用设备
本标准中使用的符号如下
U 接通前电源电压
Ue 额定工作电压
Ur 分断后恢复电压
Ie 额定工作电流
Ic 通断电流
I 接通或分断电流
使用类别代号
本标准采用的主要使用类别代号见表1
电流种类 使用类别代号 典型用途举例
交流 AC-3
AC-4
AC-14
AC-15 鼠笼型感应电动机的起动、运转中分断
鼠笼型感应电动机的起动、反接制动或反向运转、点动
控制小型电磁铁负载(≤72VA)
控制电磁铁负载(＞72VA)
直流 DC-13 控制电磁铁负载
产品分类、基本参数和型号含义
产品分类
按防爆型式分
组合式复合型(增安型、隔爆型和浇封型组合形式)；
粉尘型。
按防腐蚀性能分
防轻腐蚀；
b） 防中等腐蚀；
防重腐蚀。
按使用场所分
a） 户内用；
b） 户外用。
基本参数
控制箱的基本参数见表2～表5。
使用
类别 额定电压
(V) 额定电流
(A) 防护
等级 防爆标志 防腐
等级 进出线口螺纹/电缆
外径(G)/(mm)
AC-3
AC-4
AC-14
AC-15 380
220 6
10
16 IP54
IP65 ExdeⅡBT6
ExdeⅡCT6
ExedmⅡBT6
ExedmⅡCT6
W
WF1
WF2 G1/2～G2/φ8～φ38
M16～M63/φ8～φ38
DC-13 220
产品内装元件 额定电压(V) 额定电流(A) 防爆标志 端子线径 结构代号
BAN控制按钮 380/220 10 ExdⅡCT6 2.5mm2 见表4
触头型式 一常开一常闭 二常闭
DC220V 二常开
Ⅰ 1 2
3 3
控制箱头标识 O I
黄色 II
Ⅱ 1 2
3 3
产品内装元件 额定电压
(V) 防爆标志 产品内装元件 电流比 防爆标志
BZD
防爆指示灯 见表8 ExmⅡT6 ZN-72
防爆电流表 □/1A
□/5A ExeⅡ
额定电压 DC12V DC24V DC220V AC12V AC24V AC36V AC220V AC380V
Ⅰ 1 2 3 4 5 6 7 8
颜色 红色 绿色 黄色 白色 蓝色
Ⅱ 1 2 3 4 5
型号含义
控制箱的型号含义如下
BXK 8050 F A□ B□ D□ K□ □ □/□ □
WF1-户外防中等腐蚀(不要求不注)
WF2-户外防强腐蚀(不要求不注)
进线口管螺纹规格/M螺纹规格
进线口数
进线口方向 D:上进线
X:下进线
四单元：开关数(不装不注)
三单元：指示灯数(不装不注)
二单元：电流表数(不装不注)
一单元：按钮数(不装不注)
粉尘防爆(不是不注)
设计序号 -塑料外壳(不是不注)
58-铝合金外壳
防爆防腐控制箱
第一单元含义 第二单元含义
A □-□ □ □/□ □ □/.... B □-□(□/□)/□(□/□)...
结构代号（见表4） 量程比
触头形式代号（见表4） 数量(一只不注)
数量(一只不注) 量程比
结构代号（见表4） 数量(一只不注)
触头形式代号（见表4） 总数量
数量(一只不注) 电流表
总按钮数
按钮
第三单元含义 第四单元含义
D □-□ □□/□ □□/... K □-□ □/□ □...
指示灯代号（见表8） 开关功能代号（见表6）
数量 数量(一只不注)
指示灯代号（见表8） 开关功能代号（见表6）
数量 数量(一只不注)
总指示灯数量 开关总数量
指示灯 开关
技术要求
控制箱应符合本标准的要求,并按照规定的程序和国家指定的检验单位审批的图样和文件制造,在取得检验单位发放的“防爆合格证”和国家检验检疫总局颁发的“生产许可证”后方可批量生产。
控制箱组成元件Ex元件(防爆控制开关、防爆按钮、防爆信号灯、防爆电流表等)其技术指标,除应符合本标准的有关规定,还应符合各自产品标准的规定,并取得相应防爆合格证。
工作条件
控制箱应在下列条件下正常工作：
海拔不超过2000 m；
周围环境温度为-20℃～+40℃；
周围空气相对湿度不大于95﹪(+25℃时)；
在爆炸性气体环境(1区和2区)，ⅡA、ⅡB、ⅡC类T1～T6组及可燃性粉尘环境(20区、21区和22区)中；
在无显著摇动和冲击振动的地方；
在无破坏金属与绝缘的气体和蒸汽的环境中；
在无滴水或液体侵入的地方；
污染等级:3级；
安装类别:Ⅱ、Ⅲ类。
结构要求
控制箱的电气间隙和爬电距离应符合表9的规定。
