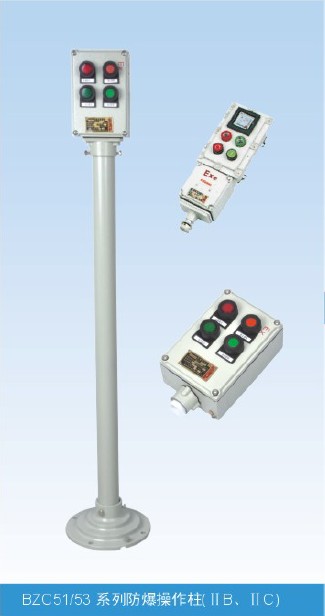

BZC53系列防爆操作柱 技术参数
发布时间:2012-08-17        浏览次数:37        返回列表
 1. 适用范围和用途

BZC53系列防爆操作柱(以下简称操作柱)适用于ⅡC级、T5组及以下级别、组别的爆炸性气体混合物(1区和2区)场所,在交流50Hz、额定电压380V或直流220V、额定电流至16A的电路中,作远距离操作电磁电器之用,亦可直接分断电路或信号,对控制电路运行情况进行监视和显示。

操作柱可以根据用户需要制成非防爆形式。

2. 产品型号和意义及基本参数



2.1 产品型号和意义

BZC53 –□□□□□□□□□WF1

                              WF1:户外防中等腐蚀

                              进线口数量

                              进线口方向 B:后进线 (下进线不注)

                                            D:上进线

                              电流表量程(仅用于带电流表操作柱)

                              开关代号(仅用于带电流表操作柱)

                                      L:立式

                              安装形式G:挂式

                                      Q:桥架式

                              开关数(不装补0)

                              指示灯数(不装补0)

                              电流表数(不装补0)

                              按钮数(不装补0)

                              设计序号

                              操作柱

                              防爆主令电器

2.2基本参数

型      号

额定电压

(V)

额定电流

(A)

防爆标志

电缆外径

/管内径

(mm)

重量

(kg)

BZC53

380/220

5

ExdeⅡCT5

8~15



3. 操作柱在下列条件下能够可靠工作

3.1 周围空气温度上限值不超过+40℃,下限值不低于-20℃,且24h内的平均值不超过+35℃;

3.2 安装地点的海拔不超过2000m;

3.3 安装地点最湿月平均最大相对湿度不超过95%,同时该月的月平均温度不低于+25℃,(防水结构除外)。

4. 主要结构及外形安装尺寸

4.1 操作柱外壳采用ZL102铝硅合金压铸而成,表面喷塑,主腔内装有万能转换开关和信号灯等。外壳、立柱、底座组成操作柱整体,接线腔内、底座上设有内外接地螺栓。

非防爆产品采用橡胶圈密封结构。

4.2 外形及安装尺寸见图

5. 安装、使用与维修

5.1 安装时,把接线腔盖打开,将电缆通过引入装置接入接线腔,按电气原理图将导线接至接线端子上,接好内外接地线,检查无误后,紧固压紧螺母使电缆达到最佳的密封状态,最后用螺栓将盖紧固,即可使用。

5.2 操作柱在使用时应定期进行检查,发现有不正常现象应及时维修。

5.3 维修时应断开前级电源后,才能开盖维修,维修时不得损坏隔爆面,维修后,隔爆接合面涂204—1置换型防锈油,把盖用螺栓紧固好,保证W≤0.10mm。

本产品由上海(乐清)柯铭防爆电器有限公司http://www.shbxmd.com/   http://www.yqkmfb.com 专业提供,禁止转载!
