BXM(D)59系列隔爆型照明(动力)配电箱
发布时间:2012-08-17        浏览次数:31        返回列表

1  用途和适用范围

BXM(D)59系列隔爆型照明(动力)配电箱(以下简称配电箱)是按GB3836.1~2设计和制造,配电箱主要用于1区或2区中含有爆炸性混合物为Ⅱ类B级T6组及以下爆炸危险场所,作为交流50Hz,额定电压至380V,分支回路额定电压220V或380V,分支回路额定电流至60A的电路中,作不频繁接通与分断之用,且具有过载和短路保护。



2  产品型号和意义及基本参数

2.1  产品型号和意义

 BX MD 59 - □/□□□□

                             出线口方向 D:上出线

                                        X:下出线

                             进线口方向 D:上进线

                                        X:下进线

                             K:主回路带总开关(不带不注)

                             支路电流

                             支路数

                             设计序号

                             M:照明D:动力

                             防爆配电箱

2.2  基本参数

配电箱基本参数见下表

型号

额定电压(V)

支路额定电流V

馈电开关电流

A

回路数

主回路

支路

BXMD59

380

220

5;10;15;20;3240;50;60

10;15;20;25;3240;50;60;80;100140;200;250

2;4;6;8;10;

12

380

2. 3配电箱的防爆标志为dⅡBT6;

2.4配电箱进线配用电缆最大外径为26mm;

2.5配电箱出线配用电缆最大外径为15mm;

3  配电箱在下列情况下能够可靠工作

3.1  周围空气温度上限值不超过+40℃,下限值不低于-20℃,且24小时内的平均值不超过+35℃;

3.2  安装地点的海拔不超过2000m;

3.3  在无显著摇动、振动和冲击的地方;

3.4  安装地点最湿月平均最大相对湿度不超过95%,同时该月的月平均温度不低于+25℃;

3.5  污染等级为3级;

3.6  安装类别为Ⅱ、Ⅲ类;

3.7  防护等级:IP54。

4  主要结构及外形安装尺寸

4.1  主要结构

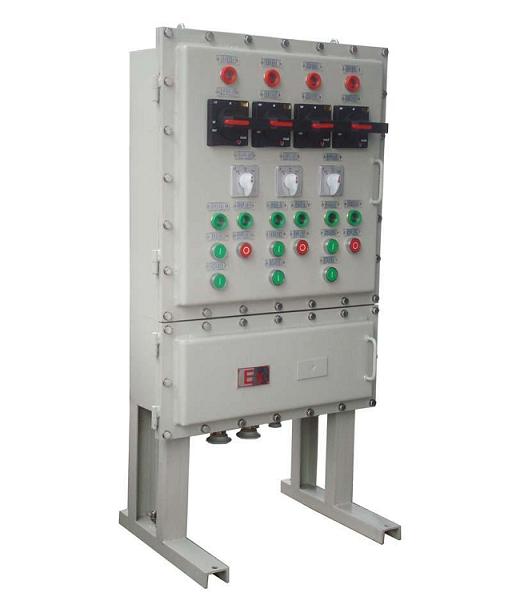

配电箱外壳采用ZL102铸铝合金制成隔爆型主腔及接线腔,主腔内装有C45N系列断路器,通过操作机构及外壳手柄进行操作,每回路有“分”、“合”指示,且有指示灯显示,接线腔内有与主腔相贯通的接线端子,并有电缆引入装置,设有内外接地螺钉。

4.2 外形及安装尺寸见图

回路数

A

B

C

D

E

4

358

268

605

434

185

6

496

410

605

434

185

8

382

290

675

504

185

10

450

360

675

504

185

12

520

430

675

504

185

5  使用与维修

5.1  将配电箱安装固定好,将进出线腔盖打开,把电缆通过引入装置接至接线端子上,接好内外接地线,检查无误后合上盖,用紧固件紧固,并把压紧螺母旋紧使电缆密封,完毕后即可使用。

5.2  配电箱不得随意拆卸,维修进先断开电源后,才

能开盖维修,维修时不得损坏隔爆面,维修后隔爆接合面涂204-1防锈油,并将盖合好,用螺栓紧固后才能使用。

5.3  配电箱安装倾斜度不超过5°。
