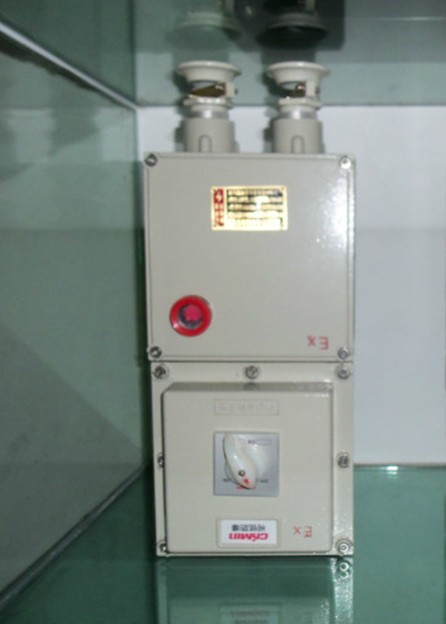

本企业标准规定了BDZ52系列防爆断路器（以下简称断路器）的产品分类、要求、试验方法、检验规则、标志、包装、运输及贮存等要求。
本企业标准适用于断路器的设计、制造与检验。
断路器主要适用于爆炸性气体环境中1区或2区危险区域，为ⅡB类T4组及以下场所，作为交流50Hz、额定电压至380V，额定电流至250A电路的不频繁接通与分断之用，且具有过载、短路保护，装有漏电断路器还具有漏电保护功能。
2 规范性引用文件
下列文件对于本文件的应用是必不少不的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3836.1-2000 爆炸性气体环境用电气设备 第1部分：通用要求
GB3836.2-2000 爆炸性气体环境用电气设备 第2部分：隔爆型“d”
GB3836.3-2000 爆炸性气体环境用电气设备 第3部分：增安型“e”
GB4208 -2008外壳防护等级（IP代码）
GB/T13384-2008机电产品包装通用技术条件
GB14048.1-2006 低压开关设备和控制设备 总则
GB14048.2-2008 低压开关设备和控制设备 低压断路器
3 产品分类
3.1 按使用类别可分为：
a) 配电用；
b) 电动机保护用。
3.2 型号含义
LK 52 — □ / □ □
L：带漏电保护
极数
额定电流
设计序号
断路器
防爆
3.3 基本参数
断路器品种与基本参数应符合表1的规定。
表1
|
型 号 |
额定电压 V |
额定电流 A |
额定短路分断能力 （有效值）A |
COSФ |
防爆标志 |
|
BLK52—5 |
380 |
5 |
6000 |
0.65～0.70 |
ExdeⅡBT4 |
|
BLK52—10 |
10 |
||||
|
BLK52—15 |
15 |
||||
|
BLK52—20 |
20 |
||||
|
BLK52—25 |
25 |
||||
|
BLK52—32 |
32 |
||||
|
BLK52—40 |
40 |
||||
|
BLK52—50 |
50 |
4000 |
0.75～0.80 |
||
|
BLK52—60 |
60 |
||||
|
BLK52—100 |
100 |
10000 |
|||
|
BLK52—125 |
125 |
15000 |
0.30 |
||
|
BLK52—160 |
160 |
||||
|
BLK52—180 |
180 |
||||
|
BLK52—200 |
200 |
||||
|
BLK52—215 |
215 |
||||
|
BLK52—250 |
250 |
4 要求
4.1 断路器应符合本企业标准的要求，并按照规定的程序由国家认可的质量监督检验部门审查合格的图样和企业标准进行制造，并应在取得检验部门发放的“防爆合格证”后，方可生产。
